O que o ensaio de frasco de areia determina?
Determina a massa específica aparente do solo no local do ensaio e, com a determinação do teor de umidade, permite obter a massa específica aparente seca da camada.
O que é o Ensaio de Frasco de Areia?
O ensaio de frasco de areia é um método de campo utilizado para determinar a massa específica aparente do solo in situ, especialmente em camadas compactadas de aterros, terraplenagem e pavimentação. O procedimento baseia-se na determinação da massa do material retirado de uma pequena cavidade e na medição do volume dessa cavidade por meio de areia calibrada.
Associando o volume obtido à massa do solo e ao seu teor de umidade, determina-se a massa específica aparente seca da camada ensaiada. Quando existe um valor de referência obtido em laboratório, como a massa específica seca máxima do Ensaio de Compactação Tipo Proctor, é possível calcular o grau de compactação e verificar o atendimento aos critérios estabelecidos para a obra.
Para que serve?
O ensaio é empregado principalmente no controle tecnológico de camadas de solo compactado, permitindo verificar se a execução atingiu a condição de compactação prevista em projeto ou nas especificações técnicas da obra. É aplicado em aterros, plataformas, pavimentação, acessos, pátios e demais serviços de terraplenagem.
Os resultados auxiliam na liberação de camadas executadas, na identificação de trechos que necessitam de nova compactação e no acompanhamento da uniformidade do processo construtivo. Em conjunto com o teor de umidade e com o ensaio Proctor, fornece uma avaliação objetiva da condição da camada compactada.
Quando o ensaio é indicado?
É indicado durante a execução e fiscalização de obras que envolvam compactação de solo, especialmente quando o projeto estabelece um grau mínimo de compactação. Pode ser realizado em diferentes etapas da obra para acompanhar a qualidade de aterros, subleitos e outras camadas compactadas.A aplicabilidade do método deve considerar as características do material e as condições do local de ensaio, de forma que a cavidade possa ser executada adequadamente e seu volume determinado de maneira representativa.
Como o ensaio é realizado?

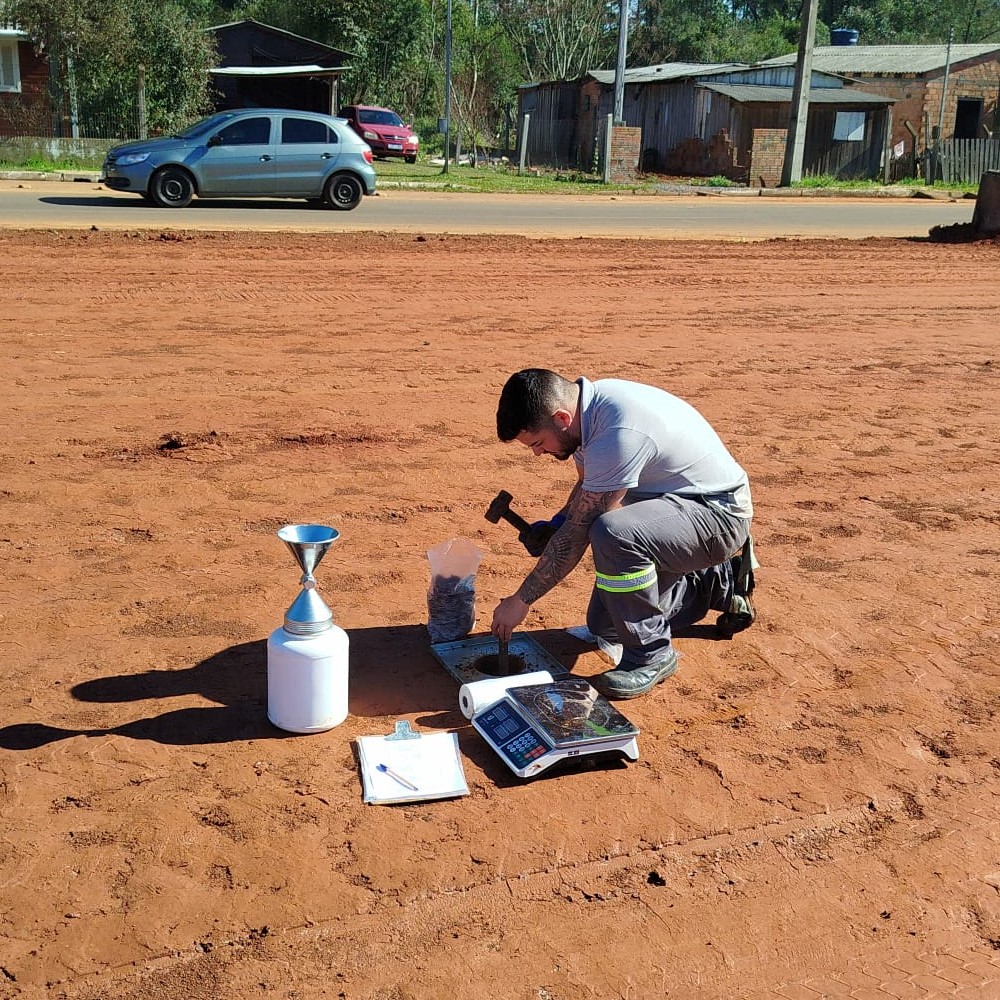

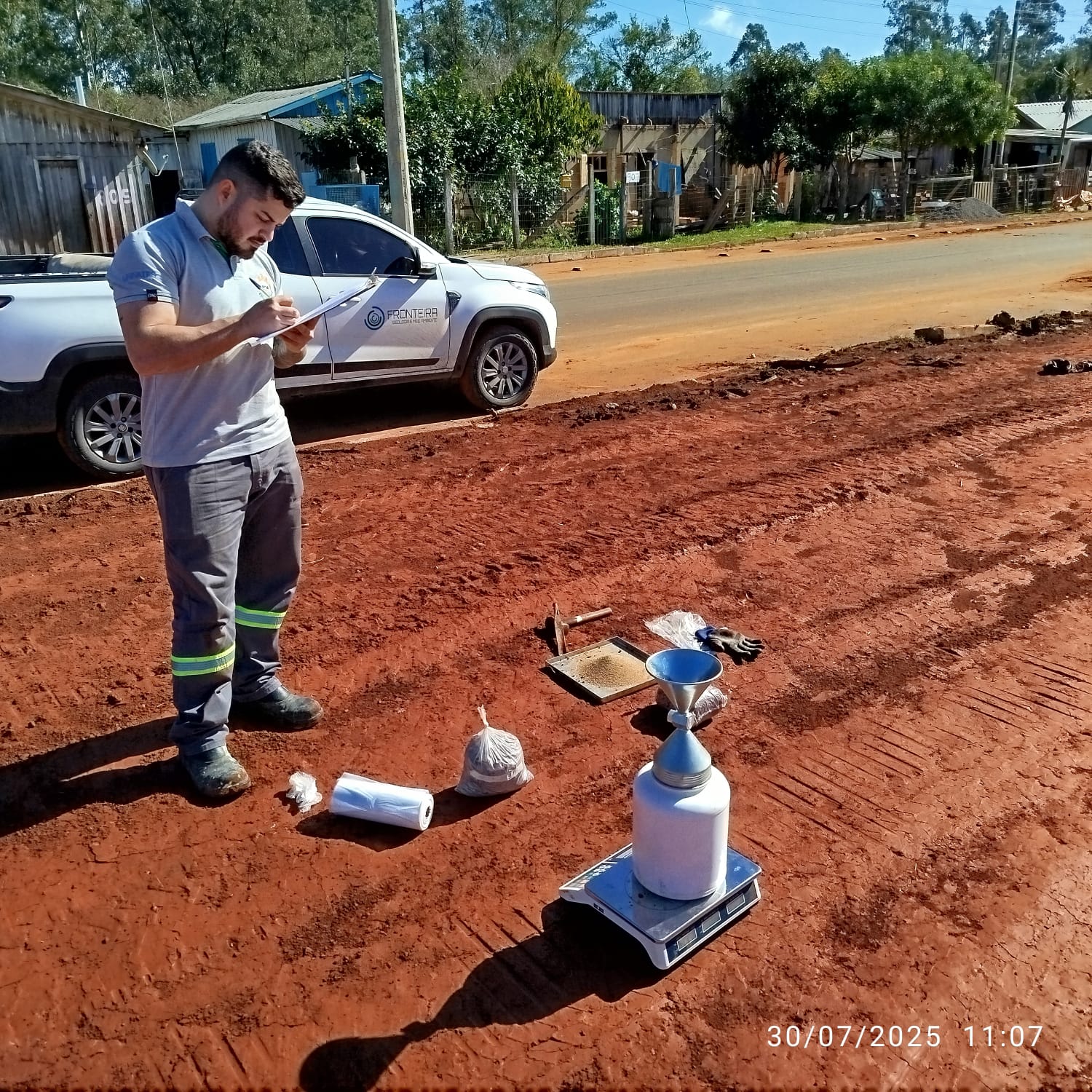

Inicialmente prepara-se a superfície do terreno e posiciona-se a placa do equipamento no ponto de ensaio. Uma cavidade é aberta no interior da placa, e todo o solo removido é coletado e pesado. Uma amostra desse material é utilizada para determinação do teor de umidade.Em seguida, o conjunto com o frasco e a areia calibrada é posicionado sobre a cavidade. A areia é liberada até preencher o volume escavado, e a massa de areia utilizada permite calcular o volume da cavidade. Com a massa do solo, o volume determinado e o teor de umidade, calculam-se a massa específica aparente e a massa específica aparente seca in situ. Quando aplicável, o resultado é comparado à massa específica seca máxima de referência para determinação do grau de compactação.
Normas e referências técnicas
O ensaio é executado conforme a ABNT NBR 7185:2025 — Solos — Determinação da massa específica aparente, in situ, com emprego de frasco de areia.
Dúvidas comuns sobre o ensaio
Qual a relação entre o frasco de areia e o ensaio Proctor?
A massa específica seca obtida em campo pode ser comparada à massa específica seca máxima determinada no ensaio Proctor para cálculo do grau de compactação.
O ensaio é utilizado para liberar camadas compactadas?
Sim. Quando existem critérios de compactação definidos em projeto ou especificação, o resultado auxilia na verificação e liberação das camadas executadas.
É necessário determinar o teor de umidade?
Sim. O teor de umidade da amostra é necessário para converter a massa específica aparente obtida em campo em massa específica aparente seca.
